AVS LM-170 1U推拉式液晶監視器

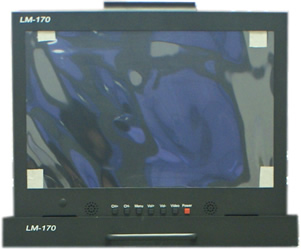

液晶監視器推拉系列前視圖
液晶監視器推拉平臺系列是將LED顯示及推拉機殼集成為1U高度的設備，并可以安裝在標準19英寸的機架上，節省90%以上的機柜空間。
LED 顯示器控制按鈕（從左至右依次為）：
↑ 上選鍵
↓ 下選鍵
Menu OSD菜單鍵
Vol+ 聲音增大
Vol- 聲音減小
Video 視頻輸入選擇鍵
Power 電源開關
圖二 液晶監視器推拉系列后面板接口示意圖
DC電源輸入口 （12V 3A） HDMI/DVI輸入口
PC模擬信號輸入端口 分量視頻信號輸入端口
PC雙聲道音頻輸入端口 S-video 視頻信號輸入端口
分量視頻信號輸入端口 兩路AV模擬視頻信號輸入端口
兩路AV模擬視頻信號輸出端口 AV雙聲道音頻輸入端口
HDSDI高標清數字兼容端口 HDSDI高標清數字兼容環出端口
特點介紹
1U高度、金屬結構，可以安裝在標準19英寸的機架及移動箱載上，節省空間
可直接連接攝像機，切換臺，各種視頻信號源
17英寸液晶顯示屏，高亮度、高清晰、高分辨率顯示
超薄推
拉槽
導軌帶
自動鎖定裝置
LCD液晶顯示屏調節功能
畫中畫主副畫面及聲音切換功能
左右聲道揚聲器音頻輸出
顏色調整
OSD 顏色調整主菜單：按MENU鍵，畫面顯示OSD主菜單，按MENU鍵，退出OSD菜單
對比度調整：按MENU鍵，畫面顯示OSD主菜單顏色調整功能，按↑/↓鍵，選擇對比度選項，按+/ - 鍵,進行對比度調整
亮度調整：按MENU鍵，畫面顯示OSD主菜單色調整功能，按↑/↓鍵，選擇對亮度選項，按+/ - 鍵,進行亮度調整
色飽和度調整：按MENU鍵，畫面顯示OSD主菜單顏色調整功能，按↑/↓鍵，選擇色飽和度選項，按+/ - 鍵,進行色飽和度調整
清晰度調整：按MENU鍵，畫面顯示OSD主菜單顏色調整功能，按↑//↓鍵，選擇色飽和度選項，按Vol+/ vol- 鍵,進行色飽和度調整
色調調整： 按MENU鍵，畫面顯示OSD主菜單顏色調整功能，按↑//↓鍵，選擇色調選項，
按+/ - 鍵,進行色調調整
3.3.2 音量調整 按+/ - 鍵進行音量調整 按+ 擴大音量 按- 減小音量
3.3.3 輸入信號選擇 按Video鍵 進入信號選擇界面，按↑/↓選擇輸入的信號類型，+/ -確定多選的信號
|
|
性能參數 |
產品規格 |
|
型 號 |
LM-170 |
|
液 晶 顯 示 屏 |
顯示屏類型 |
XGA TFT |
|
可視面積 |
17.3 " |
|
分辨率 |
1920×1080 |
|
色彩顯示 |
16.7 M |
|
音頻 |
雙聲道立體聲，PC音頻輸入，蓮花音頻輸入 |
|
亮度 |
500cd/m²（Typ） |
|
背光燈 |
LED |
|
像素間隔 (mm) |
0.264(H) × 0.264(W) |
|
LED MTBF |
>100,000 小時 |
|
電壓輸入 |
12V3A DC |
|
VGA/SVGA/XGA標準 |
符合VESA標準，支持 EDID，DDC，DDC2，DDC2B |
|
對外接口 |
|
對外接口 |
電源輸入 |
12V3A |
|
機身（殼）接地端 |
M3x5,組合螺釘 |
|
PC 端口數量 |
1 |
|
分量端口數量 |
1*3 |
|
AV端口數量 |
2*2 |
|
HDMI/DVI端口數量 |
2 |
|
DVI端口 |
1選配 |
|
Svideo |
1 |
|
HDSDI輸入端口 |
1選配 |
|
HDSDI環出端口 |
1選配 |
|
自動掃描時間 |
3～30 Sec |
|
視頻帶寬分辨率 |
200MHz 視頻帶寬，視頻分辨率 1920×1080 |
|
外殼顏色 |
可選 |
|
外殼材質 |
合金 |
|
毛重 / 凈重（KG） |
7 |
|
機身尺寸(W × D × H) |
400mm×445.8mm×43mm |
|
包裝尺寸(W × D × H) |
|
|
機柜安裝深度 |
450mm～1000mm |
|
|
工作溫度 / 貯藏溫度 |
0 ～ 60 ℃ /-20 ～ 60 ℃ |
|
|
濕度 |
0 ～ 80%, 不凝固的 |
|
安裝
液晶監視器推拉平臺符合標準19英寸機柜的安裝要求，由前向后安裝，后掛耳插入導槽內，安裝好后，鎖緊前/后掛耳。選擇適當長度的后掛耳，可安裝在深度為450mm-800mm的機柜內。
|
