項目 |
規格 |
|
頻率范圍 |
5.1-5.9（GHz）*根據不同地區的不同RF規定 |
|
2.4-2.483GHz帶ISM頻段 |
|
調制方式和帶寬 |
OFDM/40MHz（視頻） |
|
GFSK/1MHz（無線對講系統） |
|
視頻格式支持 |
1080p 23.98/24/25/30/50/60
1080psf 23.98/24/25
1080i 50/59.94/60
720p 50/59.94/60
576p 576i 480p 480i |
|
音頻格式支持 |
PCM, DTS-HD, Dolby TrueHD |
|
時間碼 |
SMPTE-12M |
|
傳輸范圍 |
1500ft(LOS) |
|
發射機 |
|
天線 |
外部天線 5G × 2pcs |
|
外部天線2.4G x1pcs |
|
發射功率 |
20dBm |
|
功能接口 |
HDMI 輸入; SDI 輸入; SDI 環出; Mini USB; LEMO Power IN; 天線RPSMA/SMA座子; Power ON/OFF；3.5mm HP/MIC 插孔；
手腕LED燈TALLY插孔 |
|
定位結構 |
1/4” 熱靴連接 |
|
OLED顯示屏 |
頻道信息; 視頻狀態; 電池電量; 菜單信息；音頻音量 |
|
供電電源 |
9-18V 直流電源輸入, F550/F970 電池 |
|
消耗功率 |
7.5-8.5W |
|
凈重(含天線) |
400g |
|
外形尺寸 |
142.5×76×24.3mm |
|
適用溫度 |
-10-50℃(操作溫度); -40-80℃(儲存溫度) |
|

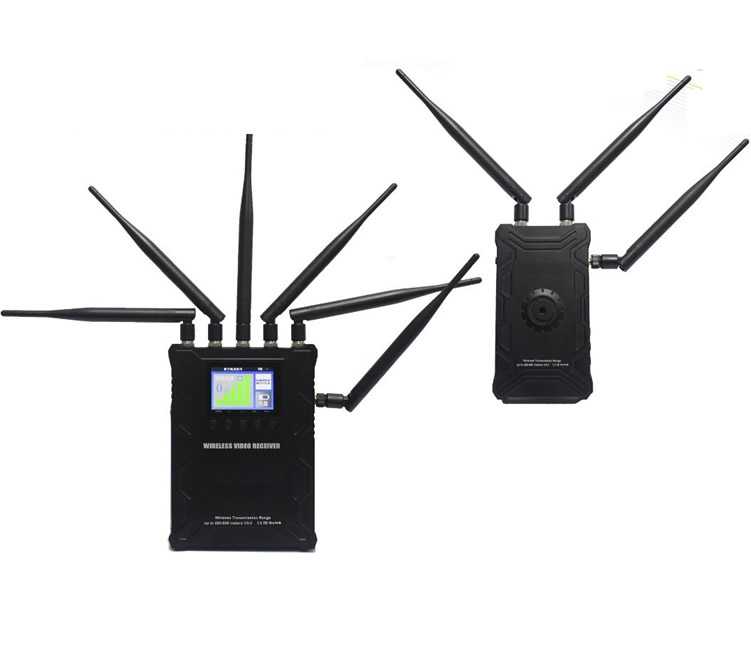

接收機 |
|
天線 |
外部天線 5G × 5pcs |
|
外部天線 2.4G x1pcs |
|
接收靈敏度 |
-70dBm |
|
功能接口 |
SDI雙輸出; HDMI輸出; Mini USB;
LEMO Power IN; 天線RPSMA ／SMA座子;
Power ON/OFF, 3.5mm HP/MIC 插孔;3.5mm TALLY 插孔; 6針LEMO接口 |
|
定位結構 |
1/4” 熱靴連接 |
|
OLED顯示屏 |
頻道信息; 信號強度; 電源信息; TALLY 指示燈 |
|
供電電源 |
9-18V 支流電源; SONY V口型電池 |
|
消耗功率 |
7.5-8.5W |
|
凈重(含天線) |
800g |
|
外形尺寸 |
169.5×122×25.2mm |
|
適用溫度 |
-10-50℃(操作溫度); -40-80℃(儲存溫度) |
